La regolazione parte dal comportamento della vettura
Un LSD a lamelle controlla la differenza di velocità fra i due semiassi. L'attrito del pacco frizioni consente di sfruttare meglio la coppia disponibile sulla ruota che conserva carico; la regolazione dipende dalla fase della curva, dal fondo e dall'architettura della trasmissione.
In pista il metodo parte da un sintomo osservabile: si formula una causa plausibile, si modifica una sola variabile e si ripete il test sullo stesso tipo di curva. Rampe, gomme e barre cambiate insieme rendono impossibile attribuire con sicurezza al differenziale il comportamento del giro successivo.
Che cosa succede dentro il differenziale

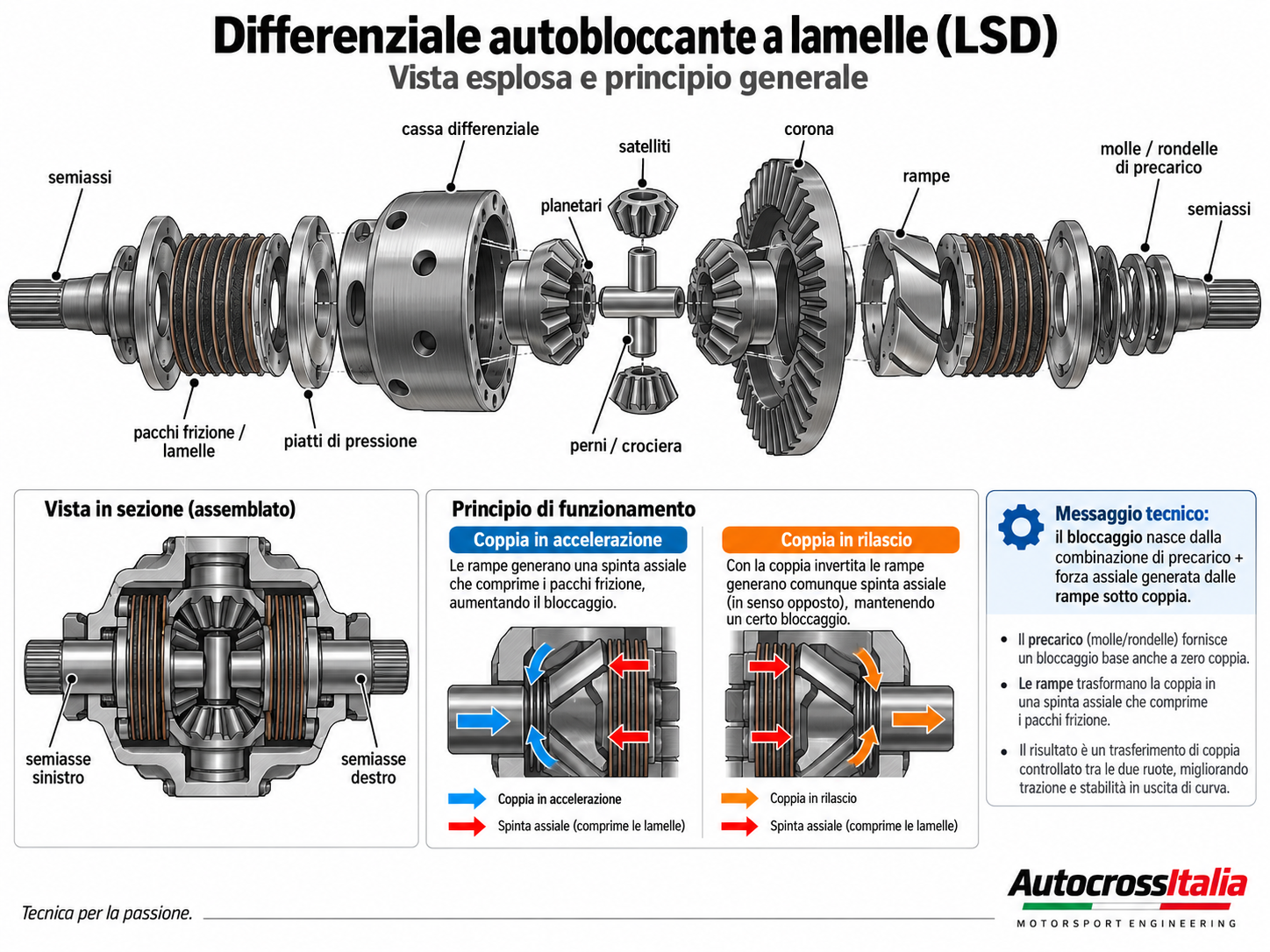

In curva la ruota esterna percorre un arco più lungo dell'interna. Un differenziale aperto permette questa differenza di velocità, ma quando una ruota si alleggerisce la coppia utile può essere limitata proprio dal lato con meno aderenza. In un plate LSD, i dischi collegati alternativamente alla cassa e agli ingranaggi laterali introducono una coppia resistente allo slittamento relativo.

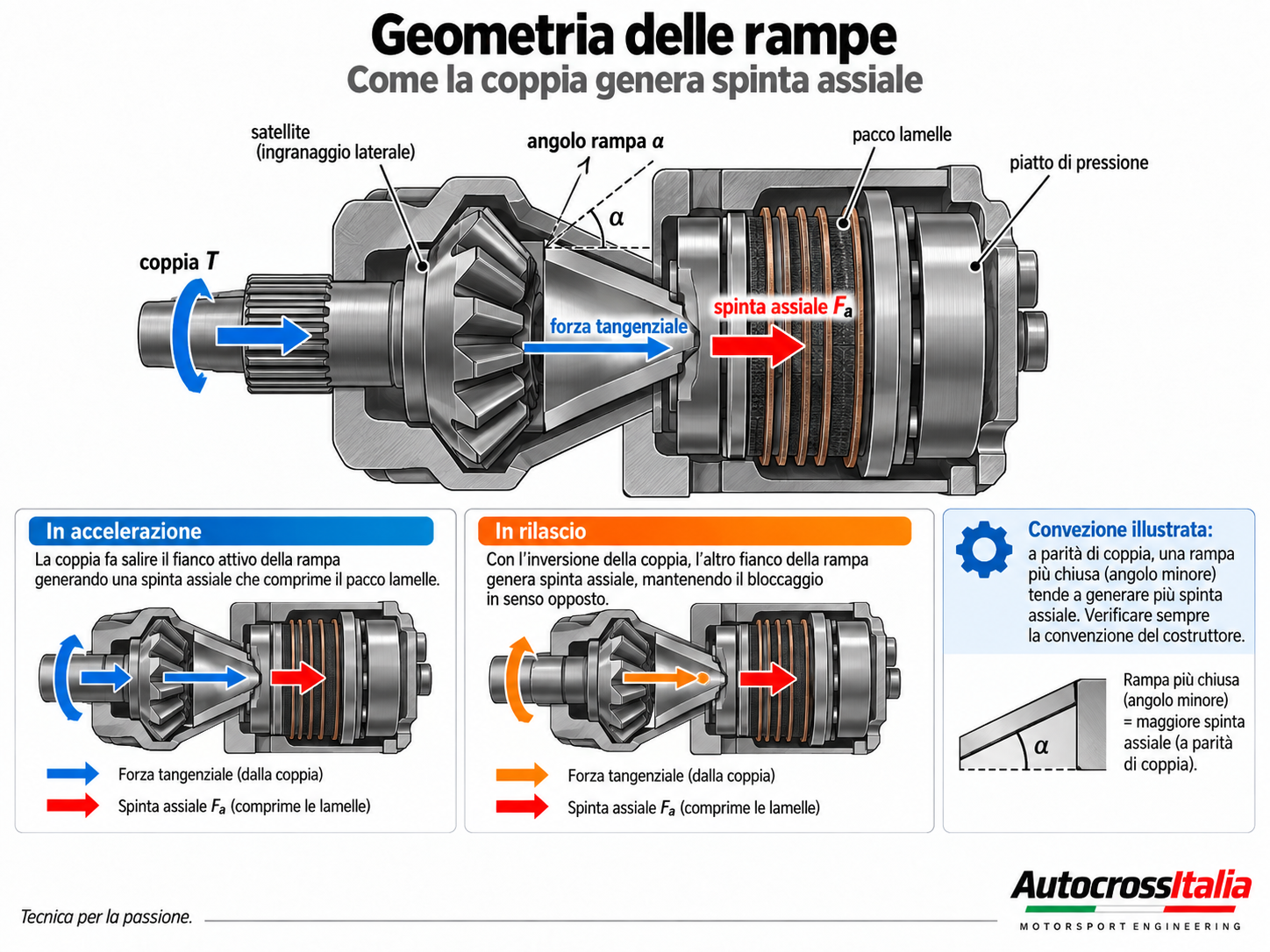

Sotto coppia, i cross-pin o le crociere reagiscono sulle rampe degli anelli di pressione. La reazione ha una componente assiale: gli anelli si separano, il pacco frizioni viene compresso e il collegamento fra cassa e side gear aumenta. La spinta non è un numero astratto di “percentuale di blocco”: è il risultato della geometria, della forza normale, dell'attrito e della temperatura.
La geometria delle rampe

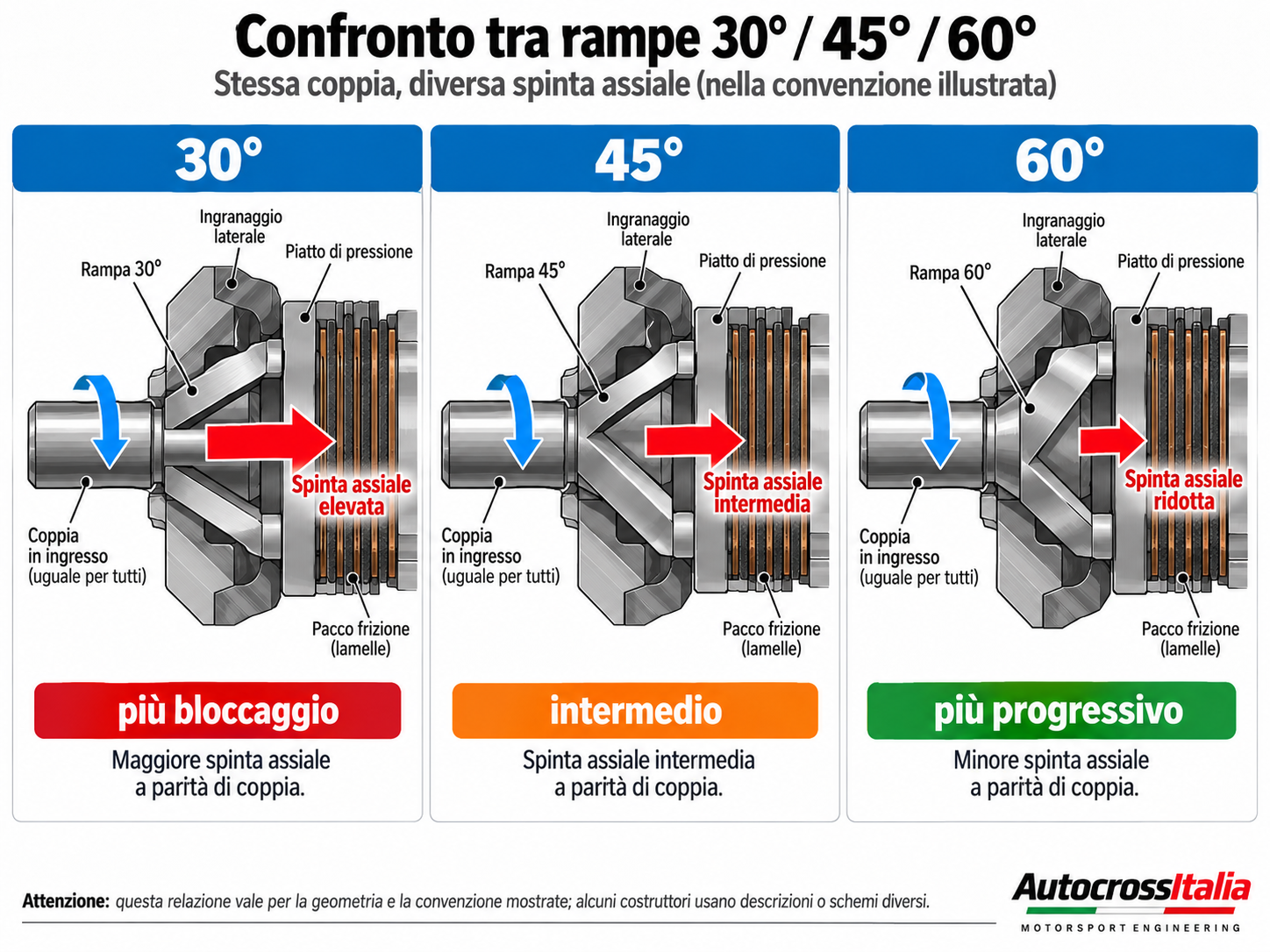

Nel rapporto il primo angolo indica la rampa in accelerazione (power), il secondo quella in rilascio (coast). Con questa convenzione, un angolo più piccolo produce una rampa più aggressiva: a parità di coppia cresce la componente assiale e il pacco si serra di più. Per questo 30° è più aggressivo di 45°, che a sua volta è più aggressivo di 60°. I costruttori possono adottare convenzioni diverse: la geometria va verificata sul componente.
| Power / coast | Risposta attesa su un LSD posteriore | Quando ha senso studiarla |
|---|---|---|
| 30° / 60° | Molto sostegno in trazione, rilascio relativamente libero. | Ruota interna che pattina soprattutto in uscita. |
| 35° / 90° | Power forte, coast affidato quasi al solo preload. | Si cerca motricità senza legare l'inserimento. |
| 45° / 45° | Comportamento simmetrico nei due versi. | Base 2-way da valutare con fondo e stile di guida. |
| 45° / 90° | Power medio e coast molto libero. | Quando il buggy deve ruotare in rilascio. |
| 30° / 30° | Asse fortemente accoppiato in accelerazione e rilascio. | Solo con un obiettivo preciso e verifiche rigorose. |
Le righe della tabella non sono prescrizioni. Due differenziali con la stessa sigla 30/60 possono avere comportamenti diversi per diametro delle lamelle, numero di superfici, precarico, materiale e olio.
Precarico e pacco frizioni

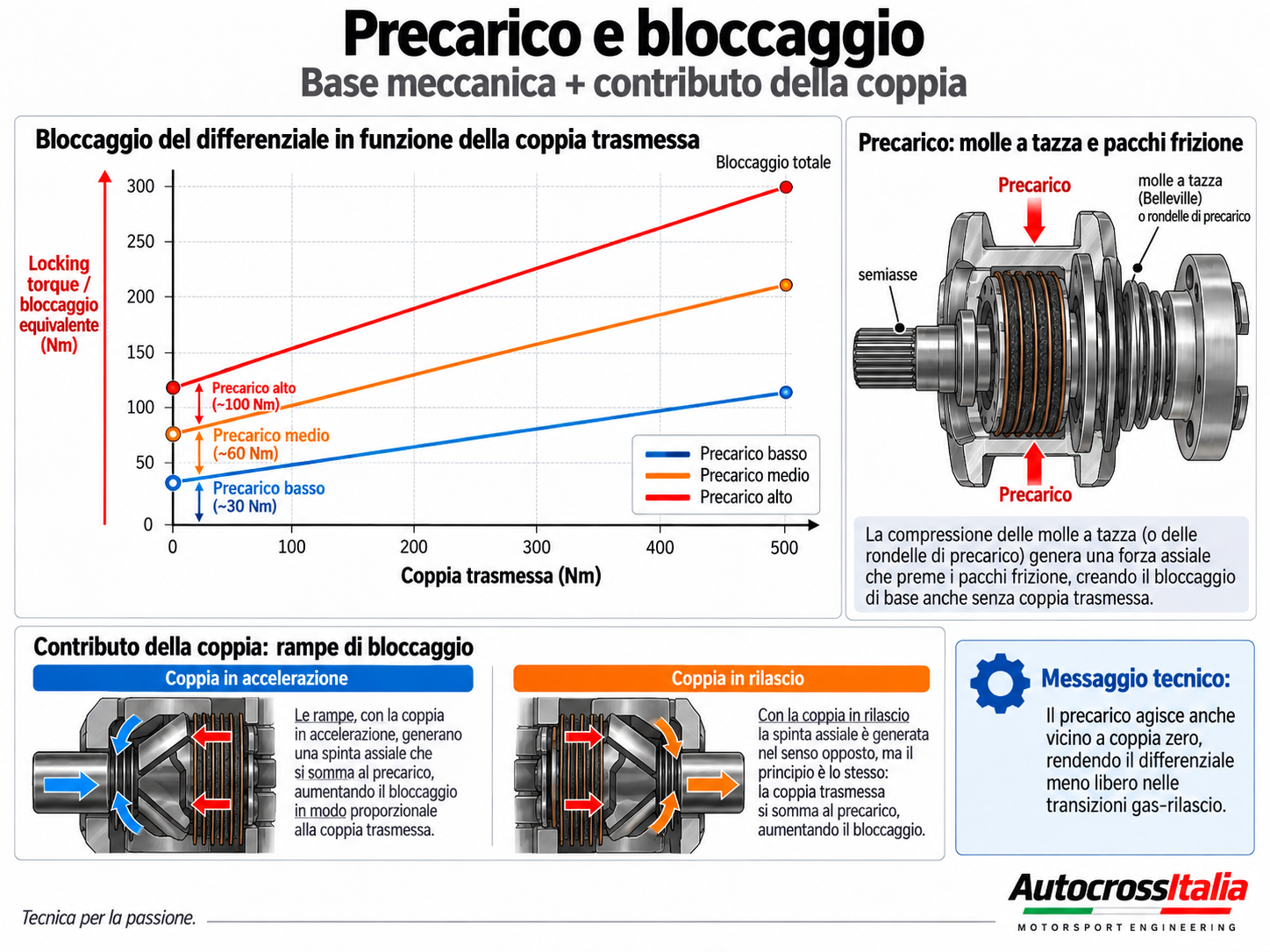

Il preload è la coppia resistente disponibile prima che le rampe aggiungano il loro contributo. Per questo si sente soprattutto nel passaggio freno-gas, all'apice e al primo tocco dell'acceleratore. Un precarico più alto rende il retrotreno più presente nelle transizioni, ma può togliere libertà nei tornanti. Non va confuso con una rampa più aggressiva, che cresce in proporzione alla coppia applicata.
La capacità del pacco dipende dalle interfacce realmente attive e dall'alternanza delle lamelle interne ed esterne, oltre che dal numero di dischi. Più superfici possono aumentare la coppia trasmissibile; crescono anche temperatura e usura. L'olio va scelto secondo la specifica del costruttore: viscosità e additivi modificano l'attrito del pacco.
Leggere il difetto sulla pista

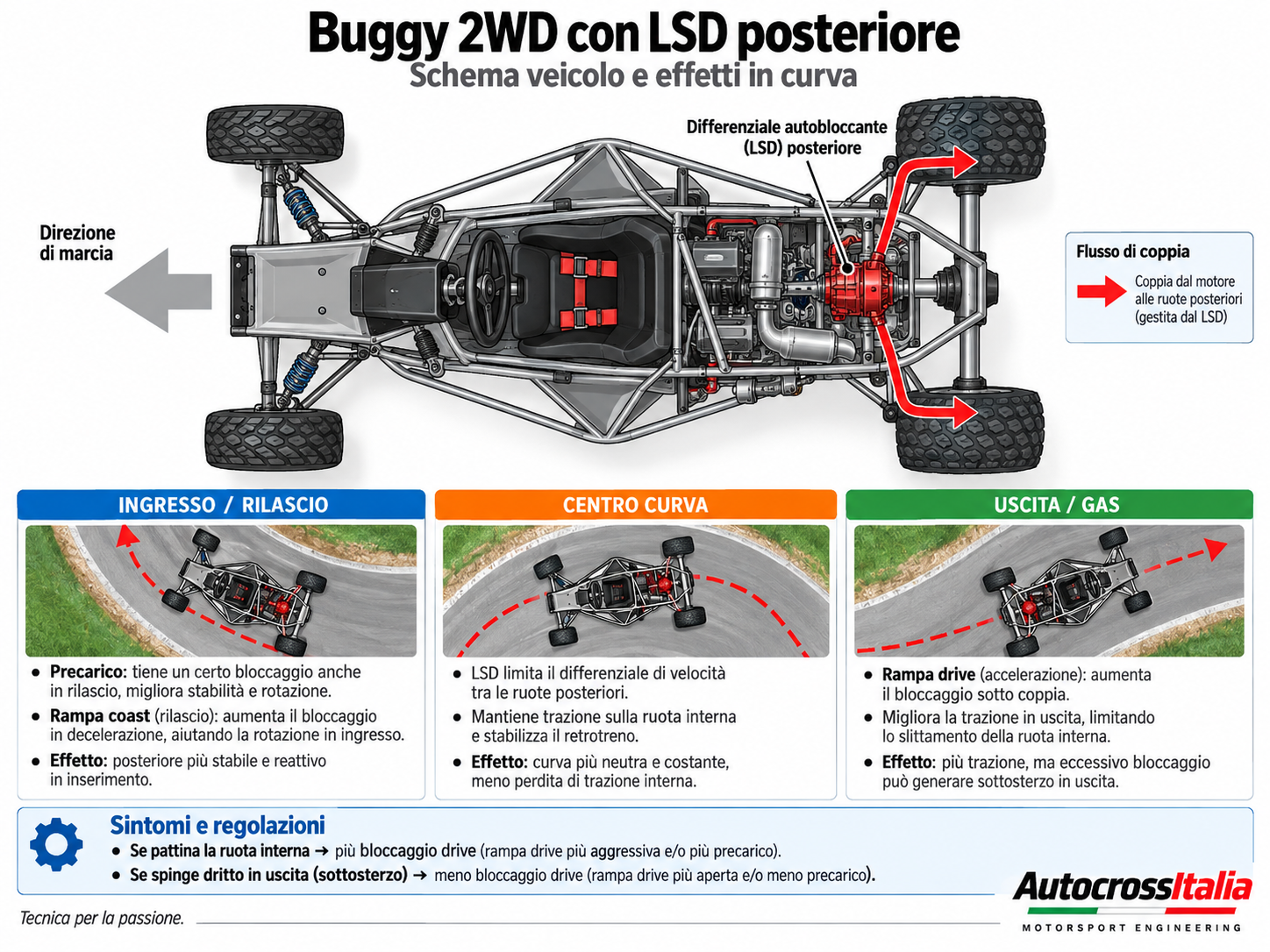

Su un buggy 2WD posteriore il sintomo più chiaro di power lock insufficiente è la ruota interna che accelera nettamente rispetto all'esterna appena si apre il gas. Se succede già al primo tocco, il preload è il primo controllo; se cresce con la piena coppia, si studiano rampa power e superfici attive. Il contrario è altrettanto importante: se non c'è spin ma il buggy allarga sotto gas, l'asse può essere già troppo legato.
Un lock elevato non è sempre più veloce. Prima del limite può produrre push; quando entrambe le gomme posteriori saturano, può generare una transizione al sovrasterzo di potenza più brusca. In coast, troppo bloccaggio può togliere rotazione in ingresso; troppo poco può rendere instabile il retrotreno nelle staccate sconnesse.
| Sintomo osservato | Prima verifica | Passo successivo |
|---|---|---|
| La ruota interna pattina appena si tocca il gas | Preload misurato, usura e olio | Piccolo aumento di preload; poi power più aggressivo. |
| La ruota interna pattina solo a piena coppia | Video e velocità delle due ruote | Power con angolo più piccolo o più superfici attive. |
| Nessuno spin, ma il buggy allarga al gas | Gomme, geometrie e barra | Power meno aggressivo e/o preload più basso. |
| La coda parte bruscamente con entrambe le ruote | Transizione al limite di aderenza | Ridurre power o preload di un solo step. |
| Non gira in rilascio | Freni e convergenza | Coast più libero, poi nuovo confronto. |
Nel 4WD si parte dallo schema della trasmissione
In un quattro ruote motrici i differenziali anteriore e posteriore controllano soprattutto la differenza di velocità fra le ruote di ciascun asse; l'eventuale centrale gestisce il rapporto di rotazione fra avantreno e retrotreno. Prima di modificare una rampa, la scheda deve riportare architettura, ripartizione nominale e tipo di ogni LSD.
Il test procede dalla baseline neutra all'asse che manifesta il sintomo, quindi considera il centrale e il comportamento complessivo. La ruota anteriore interna che pattina richiede di verificare per primo l'avantreno; intervenire sul posteriore può spostare l'effetto lungo la trasmissione. Un video e, quando disponibili, i sensori di velocità ruota danno riferimenti confrontabili fra i passaggi.
Assetto, fasi della curva e trasferimento di carico

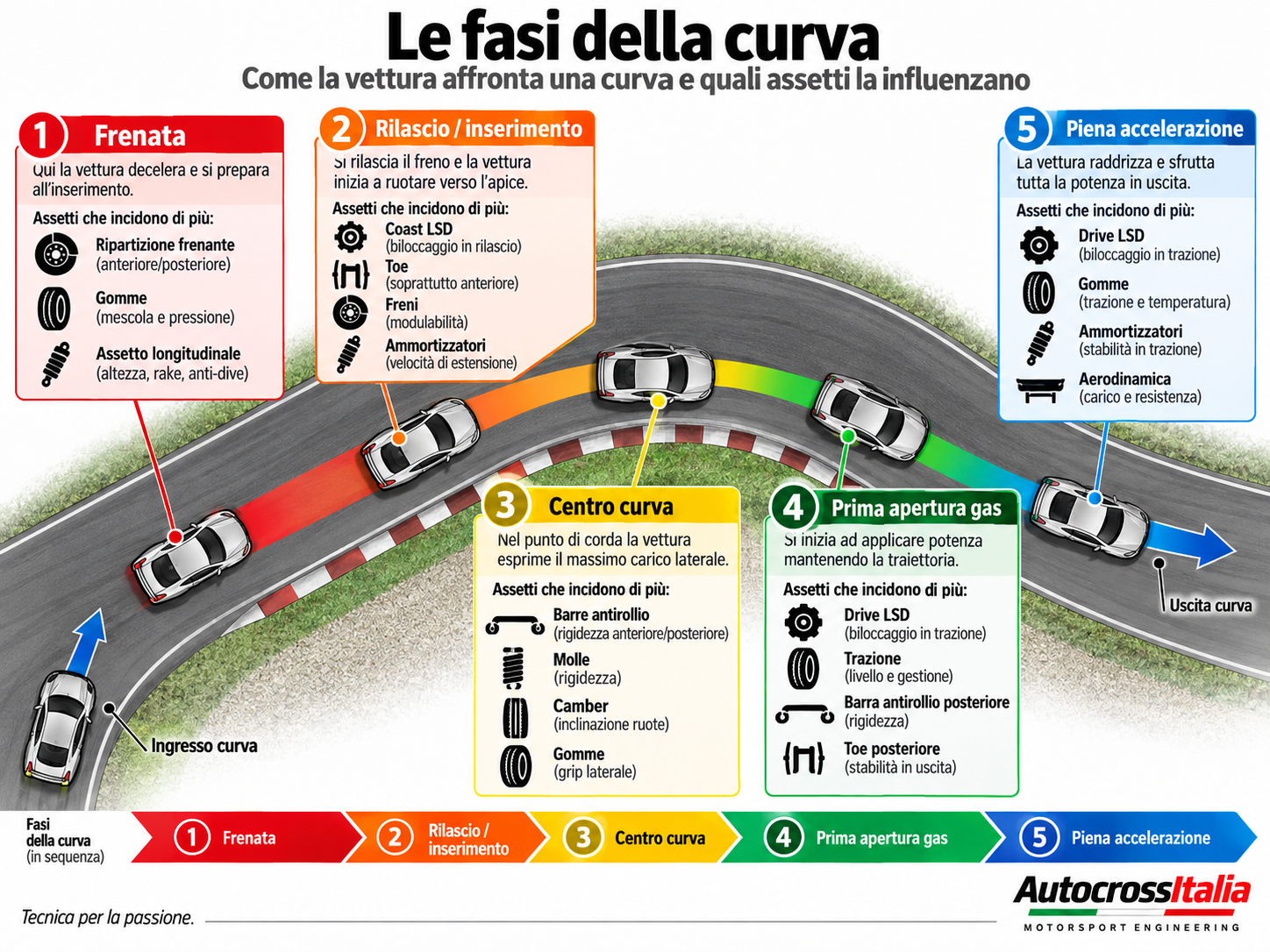

Il differenziale non lavora isolato. In frenata contano ripartizione frenante, gomme e assetto longitudinale; in rilascio entrano coast LSD, convergenza e velocità di estensione; al centro curva comandano barre, molle, camber e carico laterale; in uscita si sommano drive LSD, trazione, barra posteriore e gestione del gas.
Una baseline che si può davvero ripetere
Prima di un test registrare costruttore e codice del differenziale, convenzione degli angoli, power e coast, preload misurato, ordine delle lamelle, molle Belleville, olio, ore dall'ultima revisione, fondo e note del pilota. Il numero “80 Nm” ha significato soltanto se la misura segue la procedura del costruttore e se il punto di misura è lo stesso.
Una procedura di officina generica, da subordinare sempre al manuale specifico, comprende identificazione, preparazione termica ripetibile, fissaggio del corpo, applicazione lenta della coppia con strumento calibrato, più misure nei due versi, confronto con la baseline e controllo dell'assemblaggio. Il rapporto ricorda inoltre che orientamento Belleville, end-float, spessoramento e lunghezza dei semiassi sono elementi di sicurezza, non fine tuning.
- Rampe e orientamento LH/RH verificati fisicamente.
- Plate stack nella sequenza prevista.
- Belleville orientate e precarico misurato.
- End-float, spessori e semiassi conformi al manuale.
- Olio corretto, livello corretto, nessuna particella anomala.
- Controllo dopo urti importanti o crash.
Fondo, gomme e stile di guida
Su un fondo molto smosso e con poco grip, un 2WD posteriore tende a chiedere più capacità di trazione quando la ruota interna si scarica. Una famiglia di partenza power relativamente forte, coast più libero, preload medio e un pacco con superfici sufficienti è una direzione di test sensata; non è però una ricetta da copiare. Appena lo spin scompare, il passo successivo non è automaticamente altro lock: può essere più veloce togliere resistenza all'asse e recuperare rotazione.
Su hardpack e con gomme che lavorano bene, un differenziale troppo aggressivo può introdurre coppia resistente senza risolvere un problema reale. Il test utile è ridurre gradualmente preload o power lock fino alla comparsa del primo wheelspin, quindi tornare indietro di uno step. Se il buggy continua ad allargare senza spin, bisogna guardare anche pressione e temperatura delle gomme, camber, convergenza e barra: il differenziale non deve diventare il capro espiatorio di ogni difetto.
Buche e carreggiate richiedono un equilibrio delicato. Un asse molto libero può perdere efficacia quando una ruota viene sollevata; un asse molto chiuso può invece trasmettere un picco di coppia quando la ruota torna a terra. La misura preventiva più utile è registrare il comportamento e controllare olio e particelle dopo una giornata dura, invece di aumentare il precarico soltanto perché il pilota ha percepito un colpo.
Anche il piede destro cambia la taratura. Chi apre il gas progressivamente costruisce la coppia sulle rampe e può gestire un power lock più presente. Un comando on/off richiede una risposta più progressiva per evitare il passaggio brusco da grip a pattinamento. Chi usa molto il trail braking tende a preferire coast più libero, mentre una frenata dritta e “point-and-shoot” può tollerare un retrotreno più stabile. Sono tendenze da usare per formulare un test, non etichette per il pilota.
Tre errori che fanno perdere una giornata di prove
- Confrontare numeri di marche diverse. Un preload espresso in Nm può essere misurato con procedure e punti differenti; un 30/60 può usare convenzioni geometriche non equivalenti.
- Correggere il sintomo nella fase sbagliata. Se il difetto nasce vicino a coppia zero, una rampa più aggressiva non è la prima risposta: prima si controllano precarico e transizione.
- Ignorare lo stato del componente. Lamelle lucidate, olio degradato, Belleville invertite o uno spessore fuori tolleranza trasformano la scheda di setup in un dato non più reale.
Per questo la scheda di assetto dovrebbe accompagnare il buggy per tutta la stagione: dopo ogni revisione si annotano configurazione, misura e condizioni del test. Il valore del dato non sta nel numero più alto, ma nella sua ripetibilità.
Fonti e limiti dell'approfondimento
La pagina rielabora il rapporto fornito alla redazione, mantenendo la distinzione fra dati dei costruttori e inferenze dinamiche da verificare sulla vettura. Per la parte tecnica sono stati consultati i riferimenti indicati nel dossier: Drexler Automotive, 3J Driveline, Bacci Romano, Gripper Differentials, Tran-X/Quaife, SADEV, Xtrac e KAAZ. Le configurazioni e i valori pubblicati dai marchi restano specifici della loro famiglia di componenti.
